汚泥採取用アクリルパイプ
（底生動物採取用アクリルパイプ）

価格：お問い合わせ

＜受注生産＞
この商品はベテラン職人の手作りです。　
（その他のアクリル商品も是非御覧ください）

HOGA製品在庫一覧はこちら

汚泥調査に使用したり、ベントス：底生動物を採取するのに使う、継ぎ足し式の採取道具です。

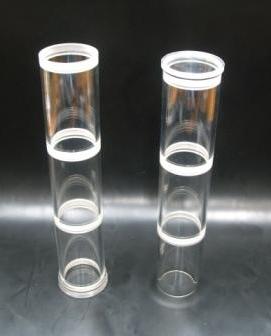

☆写真のタイプは、とても柔らかな泥を採取使用する際に使うタイプです。
☆基本タイプは内径50mmφ、外径60mmφ（t5mm）の透明アクリルパイプをつなぎ合わせて1m・2mなどの長さにし、採取をします。
☆パイプの厚みが薄いほど抵抗が少なく、軟らかな泥は採取しやすいです。
☆製作するパイプの内径は、50㎜～100㎜までとします。

☆泥が硬い場合も、丈夫な採取器を造る必要があります。
☆採取予定の泥の方さを、数値や既存で存在するもので例えてお知らせください。
☆加工前のパイプの販売定尺単位は、1mです。

≪基本的に軟らかな泥採取用≫
☆先端（右最下部）は泥を切るように片刃の形状で片刃に仕上げ。
☆先端部・中間部のパイプは、1000mm以内であればお好きな長さに切断します。
☆１mのパイプを切断すると、１回のカットで刃の厚み分、約3㎜が短くなります。
　1mを２等分すると、長さ49.75㎜程度になります。
☆最も長い手元側のパイプは、両端が雄ネジ仕上がりです。継ぎ足し用の短管は、上側に雌ネジ、下側に雄ネジをつけ、両端にネジ切り加工が必要です。
☆最先端に着ける刃先用の短管は、上側が雌ネジです。
☆ゴムパッキン（Oリング）付きの底蓋・上蓋も製作します。
☆刃先の短管を取らないと、Oリング付きの底蓋はつけられません。
☆金属製チューブではないので、割れることがあります。その為、先端側に近い短管や刃がついた先端チューブは、破損を考えて最初から多めに作る必要があります。

≪泥や土壌が硬い場合≫
☆先端の形状を鋸刃状にすると、レーザー加工等が必要になります。
☆先端をSUSステンレス製鋸刃状にすると、レーザー加工が必要になり高額です。

☆採取後パイプの頂頭部に上蓋をすると空気の流入がないので、そのまま泥を持ち上げることができます。
☆内部からの取り出しは、円形の樹脂板などで押し出すことになります。

※製作部位により価格が異なります。
詳しくは、希望を書いた設計図と説明文を添付して、お問合せください。
ご注文詳細等、届いてからの見積もりです。
納期は、正式受注後1ヶ月＋です。

見積もりには、下記が必要です。
・仕様現場の情報　　水深
・使用チューブの太さ　内径　φ　　㎜　　外径　φ　　㎜　　厚さ　ｔ＝　　㎜
・最上部までの使用パイプの長さ　　㎜
・接続する短管の長さと加工数量
・先端部　刃先加工品の数量
以上をお知らせください。
